Огляд продукту

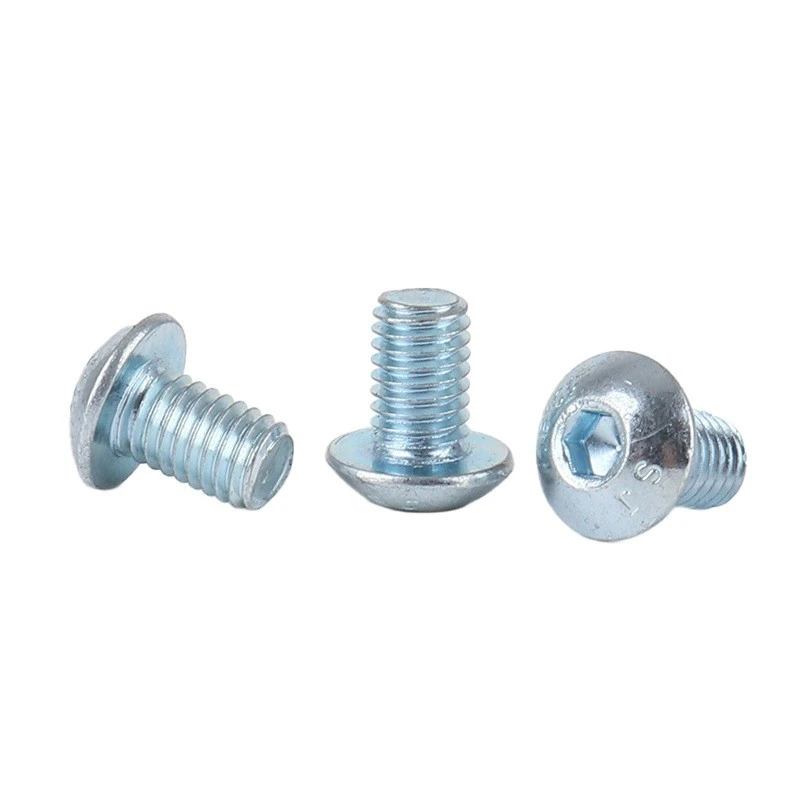

Гвинт із кнопковою головкою та внутрішнім шестигранником – це прецизійний кріпильний компонент із кнопковою головкою та внутрішньою шестигранною структурою. Він поєднує в собі конструкцію низько-профільної головки та зручне встановлення, що робить його придатним для застосувань, які потребують компактних структур, чистого зовнішнього вигляду та надійного кріплення.

Виготовлений з нержавіючої та вуглецевої сталі, цей продукт має компактну структуру, гладкий зовнішній вигляд і простий монтаж. Менша висота головки допомагає зменшити перешкоди з навколишніми компонентами, зберігаючи при цьому стабільну роботу підключення.

Особливості продукту

Низько{0}}конструкція голівки кнопки зменшує потреби в просторі порівняно з традиційними гвинтовими конструкціями.
Внутрішній шестигранний привід забезпечує зручне встановлення та підвищує ефективність складання.
Забезпечує надійне кріплення для-тривалих фіксованих з’єднань.
Чистий і охайний зовнішній вигляд після установки, підходить для продуктів з вимогами зовнішнього вигляду.
Підтримує індивідуальні розміри ниток, довжину та обробку поверхні.

Додатки

Гвинт із кнопковою головкою з торцевим торцем широко використовується в нових енергетичних компонентах транспортних засобів, обладнанні для зберігання енергії, медичних пристроях, електронних виробах, точних машинах, обладнанні для автоматизації та різних металевих конструкційних вузлах.

Він підходить для застосувань, які вимагають компактного місця для встановлення, гарного зовнішнього вигляду та стабільних характеристик кріплення.

Переваги налаштування

Компанія підтримує співробітництво OEM/ODM та індивідуальну розробку на основі креслень клієнтів, зразків або вимог до продукту.

Під час розробки продукту компанія може забезпечити підтвердження специфікацій, перевірку зразків і підтримку масового виробництва, допомагаючи клієнтам плавно завершити перехід від проектування до виробництва.

Параметри продукту

Параметр	опис
Назва продукту	Гвинт із кнопковою головкою
матеріал	Нержавіюча сталь, вуглецева сталь
Будова голови	Кнопкова головка з внутрішнім шестигранником
Специфікація нитки	Підтримуються-зазначені клієнтом специфікації
Специфікація довжини	Налаштований відповідно до вимог
Обробка поверхні	Доступні різні засоби захисту
Точність розмірів	Відповідно до технічних стандартів замовника
Спеціальний метод	Підтримується налаштування малюнків і зразків

Популярні Мітки: гвинт з кнопковою головкою з головним торцем, виробники, постачальники, фабрика гвинтів із кнопковою головкою з головним торцем

ISO 7380 - 2004

Гвинт із круглою головкою з внутрішнім шестигранником

product-661-360

Розмір різьби		M3	M4	M5	M6	M8	M10	M12	M16
d
P	крок	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	Макс.	1	1.4	1.6	2	2.5	3	3.5	4
a	Хв.	0.5	0.7	0.8	1	1.25	1.5	1.75	2
d_a	Макс.	3.6	4.7	5.7	6.8	9.2	11.2	14.2	18.2
d_k	Макс.	5.7	7.6	9.5	10.5	14	17.5	21	28
d_k	Хв.	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e ^①	Хв.	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	Макс.	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8
k	Хв.	1.4	1.95	2.5	3	4.1	5.2	6.24	8.44
r	Хв.	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s ^①	Іменний	2	2.5	3	4	5	6	8	10
	Макс.	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175
	Хв.	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025
t	Хв.	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
w	Хв.	0.2	0.3	0.35	0.74	1.05	1.45	1.63	2.25
Мінімальне навантаження на розтяг (Н)^②	8.8	3220	5620	9080	12900	23400	37100	53900	100000
	10.9	4180	7300	11800	16700	30500	48200	70200	130000
	12.9	4910	8506	13800	19600	35700	56600	82400	154000
